Kuvaus

Tekniset tiedot

Malli	Vaihdesuhde	Tiedot maksimitehossa					Tiedot enimmäismomentilla
		Voima		Vääntömomentti	Nopeus	Ilmankulutus	Vääntömomentti	Nopeus
		HP	kw	Nm	rpm	m³/min	Nm	rpm
DAV1	1:1	0.45	0.33	0.31	10000	0.59	0.65	650
	4.5:1	0.38	0.28	1.2	1333		1.5	156
	20:1	0.38	0.28	5.43	300		10.9	25
	91:1	0.37	0.28	23.9	66		25.3	4
	410:1	0.18	0.14	53.0	15		57.3	2
DAV2	1:1	0.93	0.69	2.2	3000	0.85	3.05	350
	3:1	0.8	0.6	5.6	1000	0.9	7.6	67
	5:1	0.75	0.56	9	600	0.9	12	60
	10:1	0.74	0.55	17.6	300	0.9	24	30
	15:1	0.7	0.52	25	200	0.9	34	20
	20:1	0.65	0.49	31	150	0.9	42	15
	30:1	0.58	0.43	41	100	0.9	55	10
	40:1	0.51	0.38	48.6	75	0.9	66	7
	60:1	0.47	0.35	67	50	0.9	89	5
	80:1	0.45	0.3	85	37.5	0.9	112	3.5
	100:1	0.44	0.3	106	30	0.9	139	3
	120:1	0.44	0.3	127	25	0.9	167	2.5
	140:1	0.44	0.3	148	21	0.9	195	2
DAV4	1:1	1.71	1.3	4.1	3000	2.2	6.3	300
	3:1	1.3	0.9	9.2	1000	1.7	14	100
	5:1	1.3	0.94	15.4	600	1.7	24	60
	10:1	1.3	0.9	31	300	1.7	48	30
	15:1	1.27	0.9	45.2	200	1.7	72	20
	20:1	1.17	0.87	55	150	2	84	15
	30:1	1.1	0.79	75.5	100	2	116	10
	40:1	0.95	0.71	90	75	2	142	7
	50:1	0.88	0.66	105	60	2	161	6
	60:1	0.83	0.61	117.5	50	2	185	5
	70:1	0.8	0.6	138	42.9	2	207	4
	80:1	0.8	1.6	158	37.5	2	237	3.5
	100:1	0.8	0.6	205	30	2	308	3
	120:1	0.8	0.6	237	25	2	355	2.5
	140:1	0.8	0.6	285	21	2	428	2
DAV6	1:1	4	3	10	3000	3.8	13	300
	3:1	3.5	2.6	25	1000	3.68	33	100
	5:1	3.4	2.54	40	600	3.68	52	60
	15:1	2.95	2.2	105	200	3.68	137	20
	20:1	2.7	2	124	150	3.68	175	15
	30:1	2.37	1.77	169	100	3.68	220	10
	40:1	2.1	1.57	195	75	3.82	283	8
	50:1	2	1.5	238	60	3.82	309	6
	60:1	2	1.5	290	50	3.82	377	5
	80:1	2	1.5	380	37.5	3.82	646	3.8
	100:1	1.9	1.4	446	30	3.82	580	3
	120:1	1.9	1.4	540	25	3.82	703	2.5
	150:1	1.9	1.4	675	20	3.82	878	2
	200:1	1.8	1.3	900	15	3.82	1170	1.8
	360:1	1.8	1.3	1600	8	3.82	2080	1
DAV8	1:1	5.2	3.9	14.4	2500	4.88	21	300
	3:1	4.6	3.5	40	833	4.95	54	100
	5:1	4.5	3.3	63	500	4.95	85	60
	10:1	4.5	3.3	127	250	4.95	171	30
	20:1	3.8	2.85	208	125	5.1	288	15
	30:1	3.1	2.31	266	83	5.1	360	10
	40:1	2.7	2	309	63	5.1	417	8
	50:1	2.6	2	375	50	5.1	506	6
	60:1	2.52	1.9	427	42	5.1	576	5
	80:1	2.5	1.9	560	31.3	5.1	755	3.8
	100:1	2.5	1.9	700	25	5.1	943	3
	125:1	2.5	1.9	880	20	5.1	1161	2.4
	140:1	2.5	1.9	980	17.9	5.1	1293	2.1
	180:1	2.5	1.9	1269	13.9	5.1	1675	1.7
DAV16	1:1	9.5	7.08	34	2000	7.9	43	300
	3:1	7	5.2	75	666	7.787	92.3	100
	5:1	6.7	5	116	400	7.787	143	60
	10:1	6.7	5	238	200	7.787	293	30
	20:1	6.5	4.85	472	100	7.787	585	15
	30:1	5.5	4.1	592	66	7.787	728	10
	40:1	4.6	3.4	650	50	7.787	800	7.5
	60:1	4.6	3.4	975	33.3	7.787	1200	4.9
	80:1	4.6	3.4	1300	25	7.787	1599	3.8
	100:1	4.3	3.21	1530	20	7.787	1882	3
	120:1	4.3	3.2	1830	16.7	7.787	2550	2.5

Matala kierrosluku Air Motors on yksi suosituimmista ja monipuolisimmista sähköyksiköistä konetekniikassa.

Sovelluksille, jotka vaativat tarkkaa ja muuttuvaa tehoa ja nopeutta. Esimerkkejä ovat ilmavinssijännityslaitteet tai kallioporat tarkkaan nostamiseen, laskemiseen tai kääntymiseen. Toisin kuin sähkövarusteiden moottorit, ei ole olemassa polttamisen riskiä eikä lämpötilaa DSV: n korkeilla vääntömomenttilla pneumaattisilla moottoreilla.

Kiertosuunta on heti palautuva.

Tarkka kiertovoima, korkea vääntömomentti. Kaikkia ilmakäyttöisiä moottoreita on saatavana Spur -vaihdevähennyksenä, planeettavarusteiden pelkistimessä, matovaihteiden pelkistimessä.

Paineilmaviivat

Noudata kaikkien eri moottorityyppien suositusten lentolinjojen koon ohjeita. Varsinkin ne ilmavaihteiden moottorit, jotka on varustettu yhdellä vaihdelaitteella, jotta saadaan tarpeeksi lähtömomenttia.

Ilman alla olevia ohjeita voi aiheuttaa lähtötehoa, vääntömomenttia tai nopeutta.

Poistoportiletku on sama tai suurempi kuin sisääntuloletku. Nämä suositukset perustuvat letkujen pituuteen, joka on enintään 3 metriä.

Jos letkujen pituus on pidempi kuin 3 metriä, on parempi käyttää letkun halkaisijaa isompi, yksi koko tai kaksi kokoa.

Suodatin ja voitelu

Luotettavan käytön varmistamiseksi ilmansuodatin ja voiteluaine tulisi asentaa ilmanottoaukkoon - 3 metrin päässä pyörivistä ilmamoottoreista.

Korkea vääntömomentin ilmamoottori TR -kierteillä varusteella

DSV -vaihdevähennys Pneumaattiset käyttömoottorit|DSV -vaihteiden vähentäminen palautuvat ilmamoottorit - korkealaatuisten mekaanisten laitteiden ydinvaihteisto.

Vaihteen pelkistimen ominaisuudet:

Kompakti mekaaninen rakenne, helppo asentaa, joustava ja kevyt, erinomainen suorituskyky, helppo huolto, suuri voimansiirron nopeussuhde, suuri vääntömomentti, korkea ylikuormituskyky, varastossa.

Ominaisuudet: alumiiniseoskuori, vaihde tarkkuushioma, vedenpitävä ja kosteudenkestävä muotoilu.

Tuotteet ovat läpäisseet CCC -sertifikaatin, CE -sertifioinnin, ISO9001: 2000 -laatuinen järjestelmän sertifiointi.

Piirteet

Suurempi voima ja vähemmän paino

Sama koko, sama paino, DSV -pneumaattinen pelkistysmoottori on enemmän tehoa.

Nopeuden parempi hallinta, helppo säätää työnopeutta

Hakemuksissa, joissa nopeuden säätö vaaditaan - yhden nopeuden moottori ei pysty täyttämään vaatimuksia. DSV -pneumaattiset vaihdemoottorit voivat täyttää kiertovaatimukset.

Lisää joustavuutta, lähtömomentin helppoa säätöä

Tarjoaa enemmän joustavuutta kuin useimmat tavalliset sähkömallit. DSV -vaihdetut ilmamoottorit tarjoavat muuttuvan säädettävän kiertotehon. Putkilinjan peruutusventtiilin kautta moottori voidaan kääntää heti.

Kaikkia ilmamoottoreita voidaan muuttaa säätämällä syöttöilman paine pyyntömomentin saamiseksi.

Tämä helpottaa tuotteidemme olevan osa konetta.

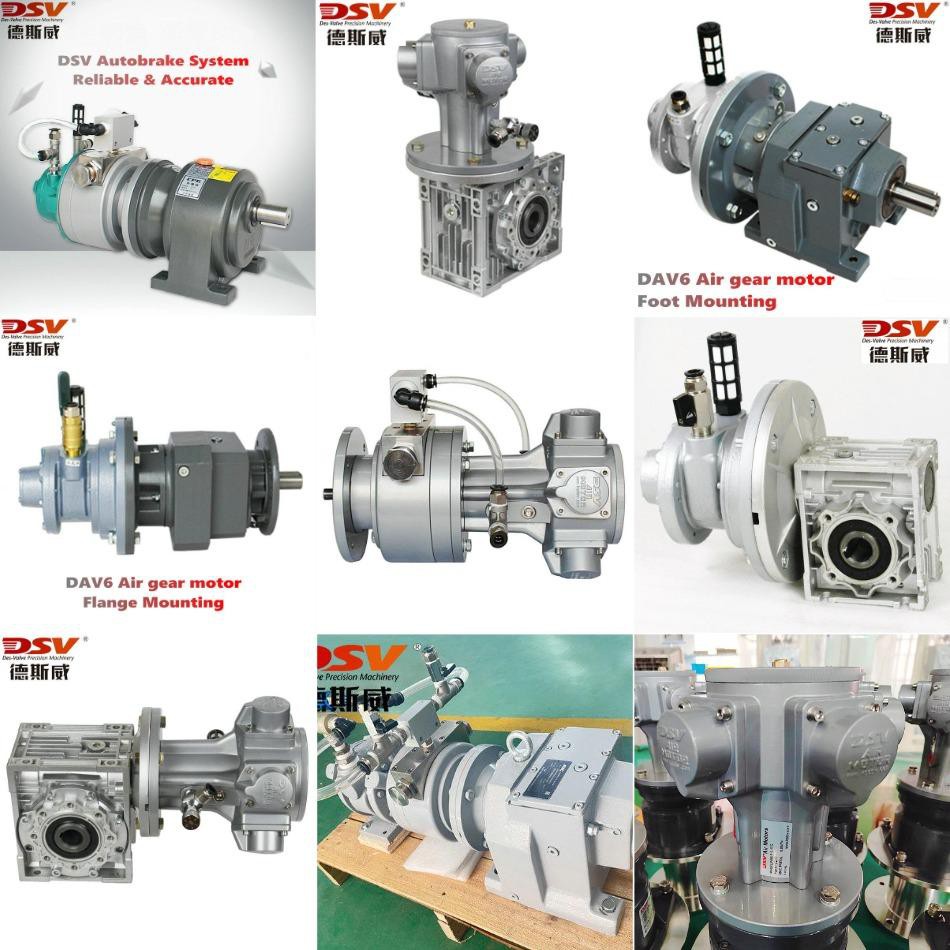

DSV Air -käyttöiset vaihdemoottorin näyttelykuvat
